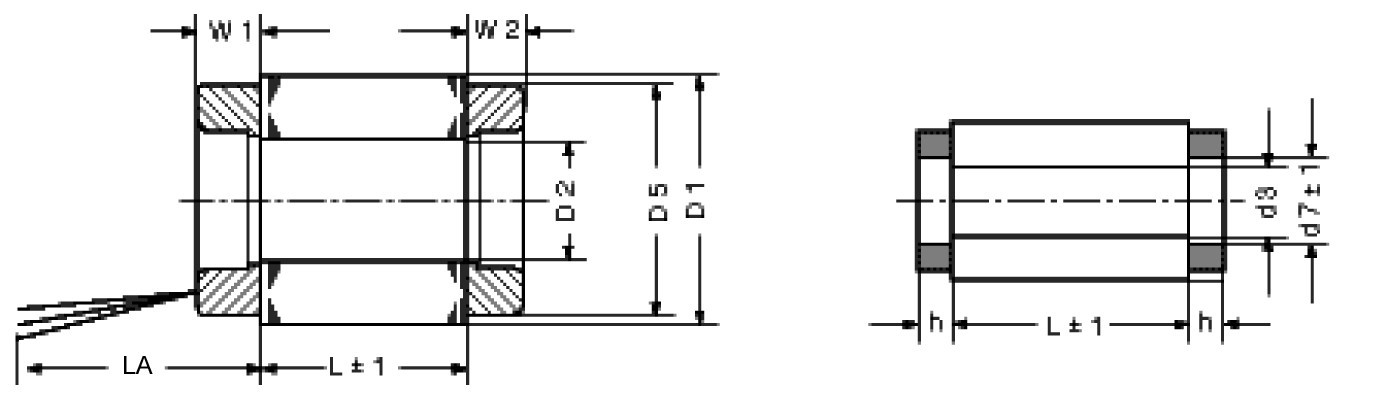

機械尺寸

Mechanical Dimensions

Type/規格

D1

D2

D5max

W1max

W2max

d3

d7

h

EV 24

24,2

15,0

22,0

9,0

8,5

7,5

9,2

5,0

EV 30

30,4

15,0

27,0

13,0

11,0

7,5

9,2

5,0

EV 40

40,2

21,7

36,0

15,0

10,0

10,5

12,0

4,8

EV 48

48,2

26,0

44,0

15,0

11,0

13,0

14,0

4,8

EV 54

54,4

29,0

50,0

16,0

13,0

7,0

13,0

3,8

EV 60

60,2

32,0

56,0

16,0

14,0

15,5

18,0

6,8

EV 70

70,3

40,0

66,0

18,0

14,0

24,0

25,0

6,0

EV 83

83,3

48,0

80,0

22,0

18,0

25,0

27,0

7,8

EV 90

90,0

50,0

85,0

22,0

19,0

25,0

28,0

8,0

EV 106

106,5

55,0

101,0

28,0

26,0

28,0

30,5

7,0

EV 120

120,0

60,0

115,0

35,0

32,0

30,0

34,0

7,0

EV 135

135,0

75,0

130,0

36,0

32,0

35,0

50,0

9,0

EV 140

140,0

80,0

135,0

35,0

32,0

40,0

46,0

8,5


注釋:

所以尺寸以 mm為單位,其余尺寸另外詢問。

LA =定子連接線長度

Explanation:

All dimensions in metric mm, more and
intermediate dimensions on request.
A = Length of the pigtail connector

?

規格實例

Examples

Type/規格

長度|

Length

Pab (kW)

Pab (kW)

Pab (kW)

Pab (kW)

Pab (kW)

250 Hz

500 Hz

1 000 Hz

1 500 Hz

2 000 Hz

15 000 rpm

30 000 rpm

60 000 rpm

90 000 rpm

120 000 rpm

EV 30

- 10.2

?

0,014

0,04

0,07

0,09

?

- 20.2

?

0,045

0,11

0,17

0,21

?

- 30.2

?

0,076

0,17

0,26

0,32

?

- 40.2

?

0,106

0,23

0,34

0,44


EV 40

-10.2

?

0,039

0,11

0,18

0,23

?

- 20.2

?

0,110

0,28

0,42

0,54

?

- 30.2

?

0,190

0,43

0,63

0,81

?

- 40.2

?

0,280

0,62

0,91

1,17

?

- 50.2

?

0,370

0,79

1,17

1,50

?

- 60.2

?

0,450

0,95

1,39

1,79


EV 48

- 15.2

0,05

0,15

0,36

0,54

0,70

?

- 20.2

0,07

0,23

0,50

0,75

0,97

?

- 25.2

0,10

0,30

0,66

0,97

1,25

?

- 30.2

0,14

0,38

0,81

1,19

1,52

?

- 40.2

0,21

0,53

1,09

1,60

2,04

?

- 50.2

0,29

0,68

1,40

2,00

2,60

?

- 60.2

0,36

0,83

1,70

2,40

3,15


Type/規格

長度 |

Length

Pab (kW)

Pab (kW)

Pab (kW)

Pab (kW)

Pab (kW)

250 Hz

500 Hz

1 000 Hz

1 500 Hz

2 000 Hz

15 000 rpm

30 000 rpm

60 000 rpm

90 000 rpm

120 000 rpm

EV 54

- 15.2

0,06

0,20

0,48

0,72

0,93

?

- 30.2

0,20

0,54

1,13

1,65

2,12

?

- 45.2

0,36

0,85

1,75

2,54

3,26

?

- 60.2

0,50

1,16

2,36

3,43

4,38


EV 60

- 20.2

0,20

0,54

1,15

1,70

?

?

- 30.2

0,37

0,87

1,81

2,65

?

?

- 45.2

0,61

1,37

2,80

4,08

?

?

- 60.2

0,85

1,88

3,78

5,50

?

?

- 80.2

1,17

2,55

5,10

7,41

?


EV 70

- 20.2

0,055

0,30

0,78

1,20

1,65

?

- 50.2

0,220

0,99

2,19

3,30

4,41

?

- 70.2

0,370

1,45

3,15

4,70

6,28

?

- 100.2

0,600

2,15

4,59

6,85

9,10


EV 83

- 15.2

0,07

0,37

0,92

1,44

1,93

?

- 30.2

0,25

1,04

2,26

3,43

4,50

?

- 40.2

0,39

1,47

3,15

4,75

6,25

?

- 55.2

0,62

2,04

4,30

6,47

8,50

?

- 70.2

0,79

3,31

5,39

6,18

10,60

?

- 90.2

1,07

4,22

6,94

10,38

13,60

?

- 100.2

1,20

3,70

7,70

11,49

15,00


EV 90

- 40.2

0,52

1,70

3,70

5,60

7,20

?

- 60.2

0,81

2,80

5,60

8,40

11,30

?

- 80.2

1,21

3,80

7,80

11,60

15,10

?

- 100.2

1,61

4,70

10,00

14,00

19,00


EV 106

- 50.2

1,30

4,10

8,40

12,60

?

?

- 80.2

2,30

6,90

14,40

19,80

?

?

- 100.2

2,90

8,90

18,20

25,00

?

?

- 130.2

3,90

11,50

23,10

34,00

?

?

- 150.2

4,50

13,10

25,40

39,50

?


EV 120

- 50.2

1,60

5,10

10,50

15,70

?

?

- 60.2

1,90

5,70

11,70

17,50

?

?

- 80.2

2,60

7,80

16,00

23,70

?

?

- 90.2

3,00

8,80

18,00

27,00

?

?

- 120.2

4,20

12,00

24,40

36,20

?


EV 135

- 50.2

2,50

7,30

15,20

?

?

?

- 80.2

4,50

12,60

25,70

?

?

?

- 100.2

6,00

16,40

32,00

?

?

?

- 125.2

7,50

20,00

40,50

?

?

?

- 160.2

10,00

26,10

52,60

?

?


EV 140

- 50.2

2,60

8,20

16,80

?

?

?

- 80.2

5,20

14,90

28,00

?

?

?

- 100.2

6,80

18,10

37,00

?

?

?

- 125.2

8,60

22,40

42,50

?

?

?

- 180.2

12,10

33,90

68,00

?

?


實際計算的依據:

- 正弦波形的電壓和電流

- 導磁材料的軸心

- 水冷卻

(功率值只是參考值,通過線圈澆鑄等措施可以提高輸出功率)

Calculation base:

- Voltage and current sinusoidal
- Shaft made of magnetically soft material
- Water cooling system
(Power data are reference values. Optimized performance
can be achieved by e.g. potting the stator and the coil ends.)
