Bestell-Nr. 0675 0700

Part No. 0675 0700

?

?

應用

鉆, 銑, 磨, 雕刻機床主軸（自動換刀）

Applications

Drilling, Milling, Grinding, Engraving

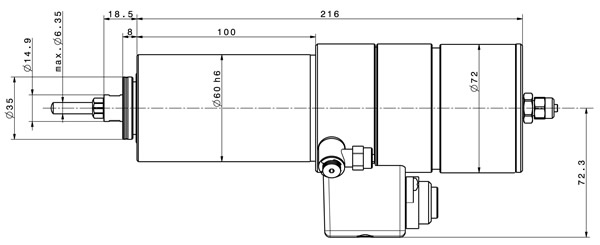

外殼夾裝尺寸

60 mm

Clamping diameter

60 mm

馬達類型

3 相異步高速電機

Motor system

3 Phase asynchronous motor

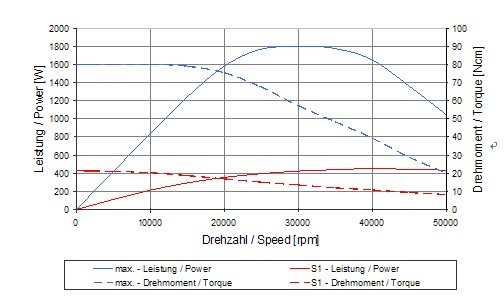

轉速范圍

5,000 – 50,000 min-1

Speed range

5,000 - 50,000 rpm

額定電壓

230 V

Voltage

230 V

電流

最大 7 A

Current

max. 7 A

扭矩

最大 80 Ncm

Torque

max. 80 Ncm

頻率

83 - 883 Hz

Frequency

83 - 883 Hz

功率

最大 1,800 W

Output power

max. 1,800 W

重量

4.0 kg

Weight

4.0 kg

軸承

3 x 陶瓷軸承，油脂潤滑

Bearing system

3 x Hybrid, lifetime lubrication

防護等級

IP 54

Protection category

IP 54

電機保護

PTC - 100 °C

Motor protection

PTC - 100°C

安裝位置

Working position

負載方向

徑向 + 軸向

Load direction

axial + radial

錐面跳動

通常 1 μm

Run-out (taper)

typ. 1 μm

刀具夾持范圍

? 1.0 – 6.35 mm (包括 1/8 + 1/4")

Chuck clamping range

? 1.0 - 6.35 mm (incl. 1/8 + 1/4")

換刀方式

壓縮氣 5 - 6 bar

(Schlauch ? innen/au?en 4/6 mm)

Tool change

pneumatical 5 - 6 bar
(hose ? inner/outer 4/6 mm)

冷卻系統

外夾具冷卻

Cooling system

Cooling via clamping bracket

防水防塵措施

密封氣0.5–0.8 bar(管徑? 內/外 4/6 mm)

Protected against dirt
and cooling lubricant

Sealing air 0.5 - 0.8 bar
(hose ? inner/outer 4/6 mm)

外殼材料

不銹鋼

Housing material

Stainless steel

推薦變頻器

e@syDrive? 4438, TV 4538

Inverter recommendation

e@syDrive? 4438, TV 4538

?

保留修改權

Subject to change without notice
